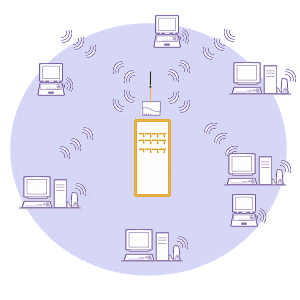

| a.제한된
범위내에서 사용할 때의 모델 |
 |
AP-1000설치 반경 160~550m에서 사용할때 (단
indoor system의 연장이므로 거리에 제한적임)가능한 모델입니다.
가장경제적으로 설치가능하며 건물에 인접해 있는 사용자들이 무선랜을 이용 할 수 있습니다. |
|
필요한 장비
1.AP-1000 1개+ORINOCO PC Card 1개
2.Indoor Extender Antenna 1개
3.ORINOCO PC Card(사용자 수 만큼)
|
|

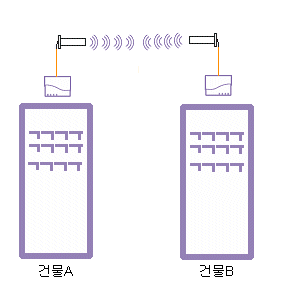

| b.건물대
건물간의 무선연결할 때의 모델 |
 |
Point to Point연결 . 건물내 유무선 사용
가장 경제적으로 건물 사이에 무선랜 적용(적용거리 6~10Km)
그림 설명
한쪽건물(A)의 WavePoint II를 Point to Point Master로 다른 쪽 건물(B)를
Point to Point Slave 설치해야합니다
|
|
필요한 장비
1.건물 A : ROR-1000 1개+ORINOCO PC Card 2개+지향성 안테나 1개
2.건물 B : 건물 A와 동일
3.건물내부 : ORINOCO PC Card(사용자 수 만큼)(백본 연결시 필요업음)
|
|
|
|

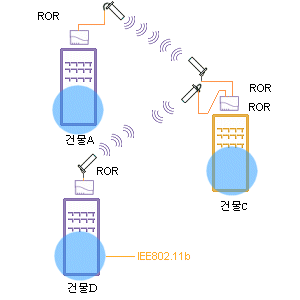

| c.건물대
건물간의 연장 무선연결할 때의 모델 |
 |
건물대 건물간의 연장 무선연결(Point to Point)연결 . 건물내 유무선 사용
가장 경제적으로 건물 사이에 무선랜 적용(적용거리 12~20Km)
그림 설명
건물A의 네트워크를 건물 C를 통해 건물 D와 무선으로 연결한 모습을 보여줍니다.
|
필요한 장비
1.건물 C : ROR-1000 1개+ORINOCO PC Card 2개+지향성 안테나 2개
2.건물 A,D : ROR-1000 1개+ORINOCO PC Card 2개+지향성 안테나 1개
3.건물내부 : WaveLAN Card(사용자 수 만큼) |
|
|
|

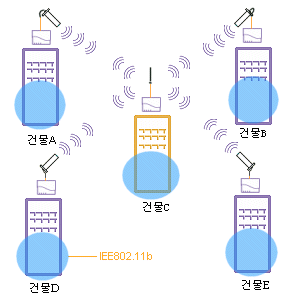

| d.중앙건물대
주변 건물 간 연결할 때의 모델 |
 |
중앙 건물대 주변 건물 간의 무선연결(Point to Multipoint)연결 . 건물내 유무선 사용
학교 켐퍼스 또는 연구단지에 적용(적용거리 중앙건물 반경 2~7Km내의 건물)
그림 설명
건물A의 네트워크를 건물 B를 통해 건물 C와 무선으로 연결한 모습을 보여줍니다.
|
필요한 장비
1.건물 C : COR-1100 1개+ORINOCO PC Card 2개+무지향성 안테나 1개
2.건물 A,B,D,E : ROR-1000 1개+WaveLAN Card 2개+지향성 안테나 1개
3.건물내부 : ORINOCO PC Card(사용자 수 만큼) |
|
|
|

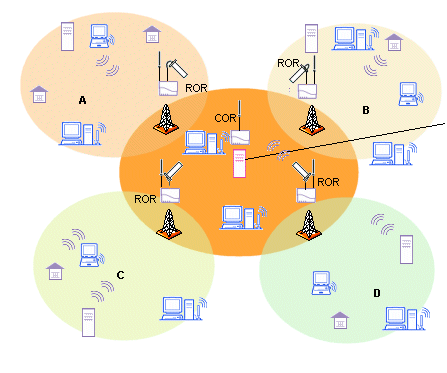

| e.광대역
무선통신을 위한 모델 |
 |
광대역 무선 통신을 위한 모델 (Point-to-Multipoint)로 ISP업체에
적용가능 모델
유선설치가 불가능한 산간 오지나 도서지역의 연구소, 가정에 적용가능
(적용거리 중앙건물 12~20Km내의 사용자) |
|
필요한 장비
1.Center : COR-1100 1개+ORINOCO PC Card 2개+무지향성 안테나 1개
2.중간 안테나탑A,B,C,D : ROR-1000 1개+ORINOCO PC Card 2개+지향성 안테나
1개
3.ORINOCO PC Card(사용자 수 만큼)
|
|
| |
