COE-8 장비는 IP 네트웍상에서 실시간으로 8개의 스윗치 on/off 상태를 모니터링, 제어하는 장비 입니다.

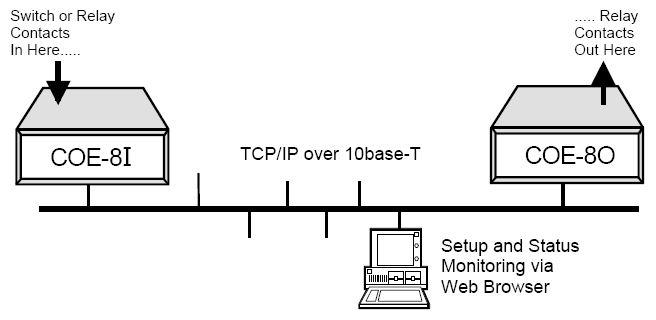

COE-8 시스템은 8개의 상태(wet DC voltage or dry contact closures)를 하나의 장비로 모아주는 input 장비와 8개의 relay를 갖는 출력장비로 구성되어 있습니다. input 장비 상태의 변화에 의해 하나의 TCP 정보가 Output 장비로 보내 집니다. 그것은 input장비와 짝을 이루는 릴레이의 상태를  바꿀 것 입니다.

COE-8는 일반적으로 알람 릴레이를 사용하는 이전의 시스템사이의 연결을 지원 합니다. 그들의 신호를 IP 신호로 바꾸어 다른 네트웍에 있는 릴레이 단말기로 전달, 신호를 바꿔 줍니다.

이것은 가격대비 경제적이며, 네트웍상으로 수많은 원격에 위치한 네트웍장비들을,  중앙에서 하나로 통합 관리함으로, 쉽게 물질적인 필요를 줄여주는 기술을 보충해 줍니다.
COE-8은 broadcast 전송에 제한되지 않는 긴급 통신, 에너지 관리, 보안 그리고 SCADA 시스템을 포함 다양한 솔루션에 이상적 입니다.

COE-8는 또한 input 장비에 의해 감지된 입력상태의 변화가 있을 때 동시에 32개의 Output 장비로 전송할 수 있습니다.

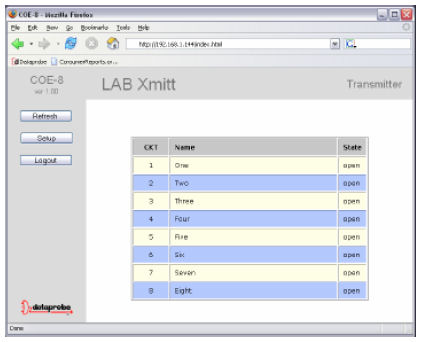

모니터링 및 셑업하는데 Web browser interface가 사용됩니다.

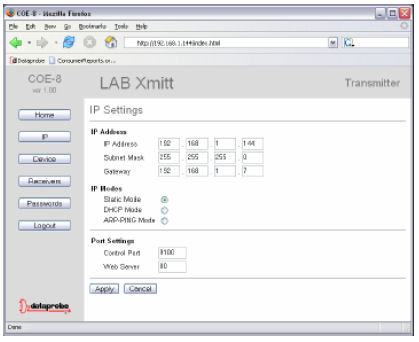

Input 과 output의 연결은 Screw terminal이 사용됩니다. IP addressing 은 웹 브라우저 또는 DHCP에 의해 수동 셑팅되며, Web과 제어 통신을 위해 TCP Port가 셑팅 될 수 있습니다. 두단계 레벨의 보안이 상태 모니터링 및 셑팅을 위해 제공됩니다. 두단계 레벨의 보안은 모니터링 과 셑업을 위해 다른 사용자를 허락 합니다.

For system developers, the control protocol for the COE-8 is available.
This allows you to integrate either the Input unit or Output unit into your own applications. Dataprobe also provides free a simple control program for operating the COE-8O.

Need Bi-Directional Contact Transport?
Use the Original COE-8

The original COE-8 has both inputs and outputs. A pair of COE-8 units communicate with each other to provide bi-directional transport of status-to-relay information.

Input and Relay Connections

The COE-8 has 8 inputs and 8 outputs. Outputs are form C relay contacts. The inputs are simple TTL inputs that are designed to work with Relay contacts, Open Collectors, and TTL levels. Each Relay and Feedback pair are connected using an RJ11 jack on the real panel.
