| 일반 : |
최대 2 미터 깊이의 모든 크기의 탱크 |
|
비선형 크기 탱크의 정확한 측정 |
|
표준 SAE 5 장착 구멍 및 쉬운 장착 |
|
선반에서 0-2000 mm 깊이로 설정됩니다 (200 mm 미만의 탱크 깊이에는 적합하지 않음) |
| 측정 방법 : |
음향 음향 측정 |
| 탱크 깊이 : |
0 - 2000mm (6.5 피트) |
| 정확 거리 : |
0 - 2000 mm (6.5 ft), 2 mm 정확도 |
| 전체 스케일 정확도 : |
풀 스케일 값의 +/- 2 ~ 5 % • UFLS의 전원을 켜거나 구성한 후 판독 값을 수신 할 때까지의 기간은 얼마입니까?
액체가 안정적이면 5 초 이내에 정확한 판독 값이 검색됩니다. 레벨이 아니거나 액체가 움직이는
경우 최대 60 초가 걸릴 수 있습니다.
• 풀 스케일 정확도는 탱크의 크기와 모양에 따라 다릅니 까?
예,
액체가 매우 가깝거나 4.5 °보다 큰 각도에서 +/- 5 %의 정확도가 가능합니다. 깊은 탱크의 경우 전체 정확도 백분율이 적습니다. 얕은 탱크의 풀 스케일 정확도가 더 높습니다.
|
| 장착 : |
가스켓, 씰 및 나사가있는 SAE 5 스터드 장착 패턴 (상단 장착 만 해당). |
| 탱크 유형 스타일 : |
비선형 용량의 금속 및 플라스틱 |
|
어떤 종류의 연료, 담수, 회색 물 및 검은 물과 함께 작동합니다. UFLS는 어떤 종류의 폭발성 화학 물질에도 사용하지 말 것을 권장합니다. |
|
보안 프로브 필요 5E 또는 E-sensor 8 확장 모듈 |
| 통신 케이블 : |
UTP CAT5 케이블을 사용하여 RJ-45 잭을 기본 장치에 연결합니다. |
|

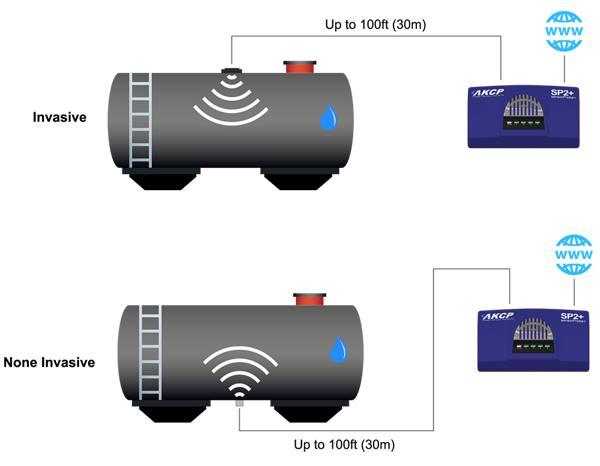

통신 케이블 Max. 길이 : 100 피트 (30 미터) |
|
완벽하게 조립되었으며, 보정 및 설치 만 필요합니다. |
|
탱크 송신기에서 변환기 상자까지의 리더 케이블은 18 인치 |
|
15 피트 길이의 CAT6 LAN 연장 케이블과 함께 제공 |
|
CAT6 LAN 연장 케이블은 최대 100 피트까지 연장 할 수 있습니다. |
| 환경 : |
내 화학성 : 특정 유형의 연료, 물, 화장실 화학 물질. UFLS는 어떤 종류의 폭발성 화학 물질에도 사용하지
말 것을 권고합니다. |
|
4 ° C ~ 65 ° C의 작동 온도 범위 |
| 전기 : |
12V 외부 전원 공급 장치 (포함)에서 작동합니다. |
| 전류 소비 : |
5 V 게이지 출력으로 25 mA |
|
ISO 8846에 따라 보호되는 점화 장치 |
|
ABYC, 미국 해안 경비대 및 ISO10088에 대한 내화 테스트 |
| 출력 유형 : |
아날로그 10-180, 10-300, 240-33 ohm 게이지 및 0-5volt |
| 최대 탱크 깊이 : |
특정 연료 탱크의 작동 거리 0mm ~ 1100mm |
|
물 탱크 작동 거리 0mm ~ 2000mm |
|
디젤 연료 탱크 작동 거리 0mm ~ 2000mm |
|
55 ° C에서 0mm에서 1500mm의 작동 거리 |
| 제조업체 경고 : |
UFLS는 어떤 종류의 폭발성 화학 물질에도 사용하지 말 것을 권고합니다. |
